产品详情

产地:
广东
是否进口:
订货号:
F02029
加工定制:
货号:
F02017
品牌:
铭华
型号:
G10
材质:
环氧树脂,玻璃纤维
耐温:
150~170(℃)
颜色:
黄,橙,绿,红,白,土灰
厚度:
0.01~200(mm)
宽度:
1020(mm)
长度:
1220(mm)
产品认证:
SGS
翘曲度:
±0.2(mm)
适用范围:
用于电气、电子等行业绝缘结构零部件
是否跨境出口专供货源:

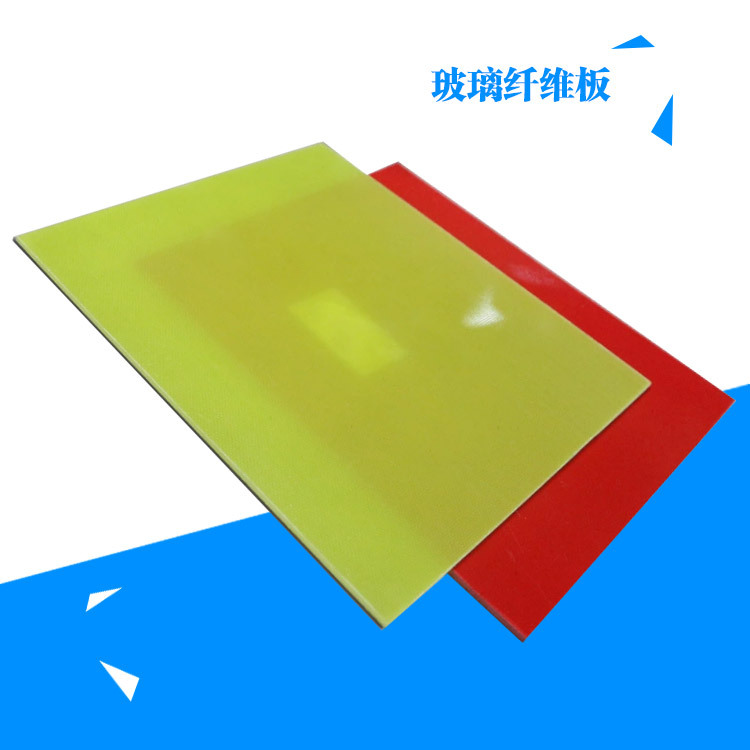

  G10红黄绿蓝(颜色多达100种,可定制颜色),是由进口无碱玻璃纤维布浸以进口纯环氧酯树脂,并添加相应的进口阻燃剂、胶粘剂等,经热压而成的硬质板状绝缘材料。

  产品具有以下特性:

  1、无卤素、低烟 环保产品

  2、优良的耐电压性能(电气强度≥16Kv/mm)

  3、优良的吸水性能(吸水率≤0.2%)

  4、优良的耐热性(耐热等级达到155℃以上)

  5、优良的抗热冲击性能(工作温度-273℃至+155℃)

  6、优良的机械加工性能、自动化加工程度高

  7、RoHS、Reach认证产品

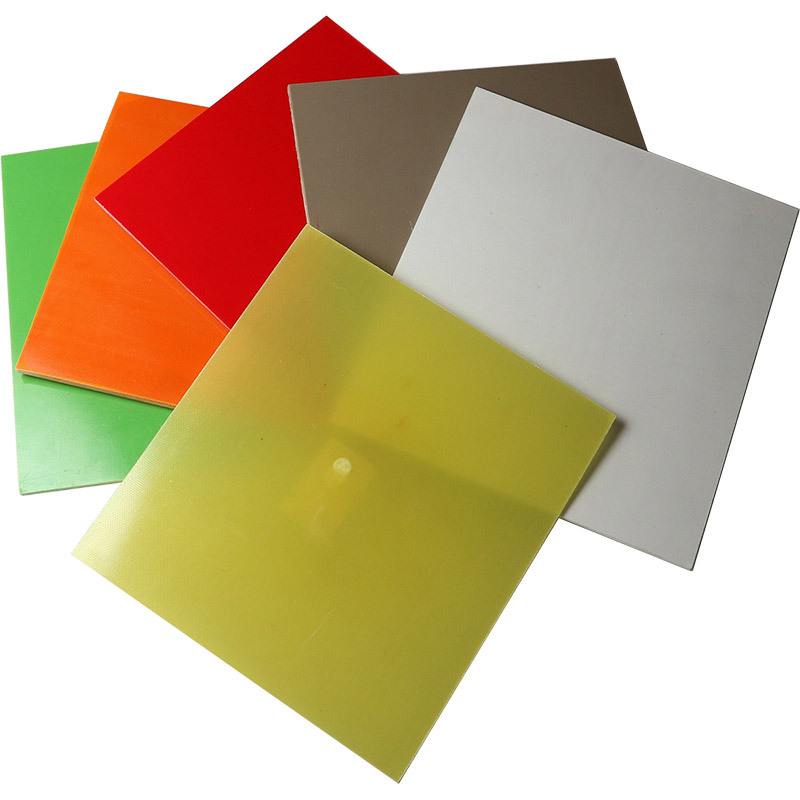

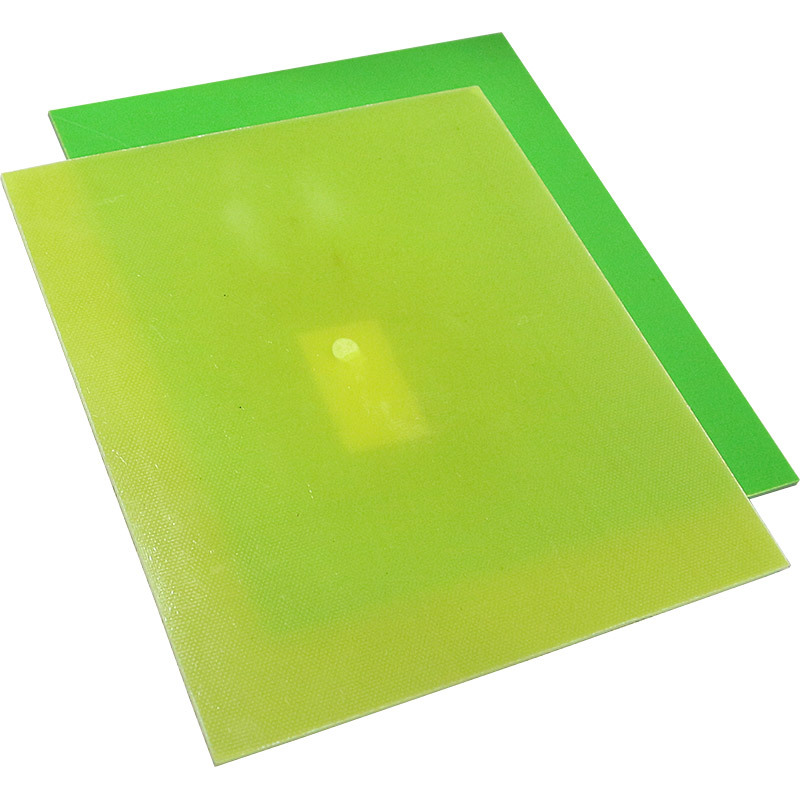

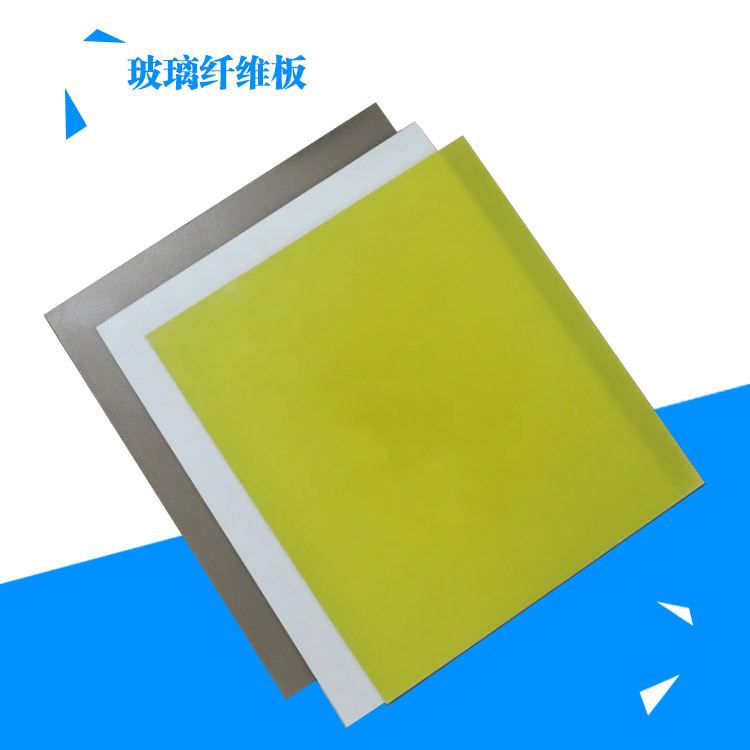

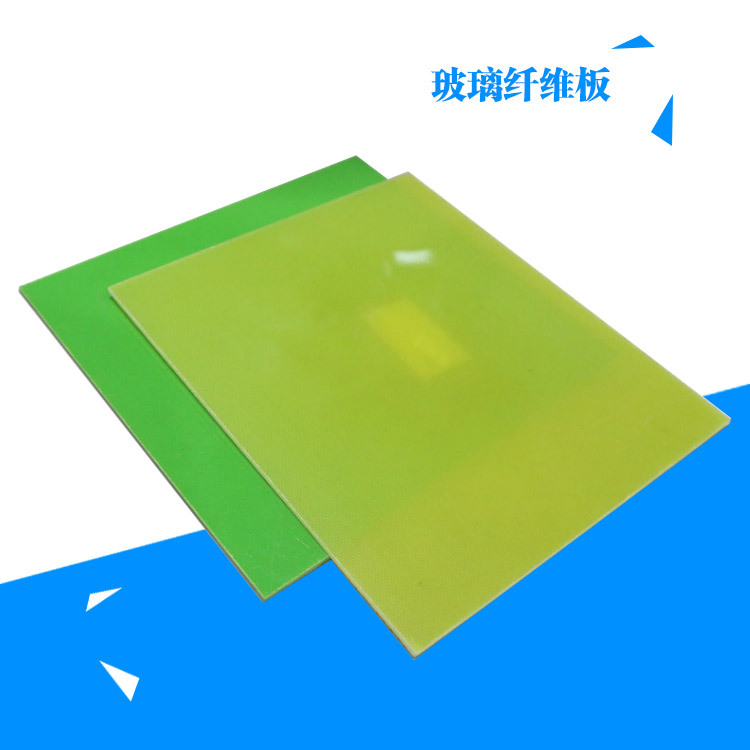

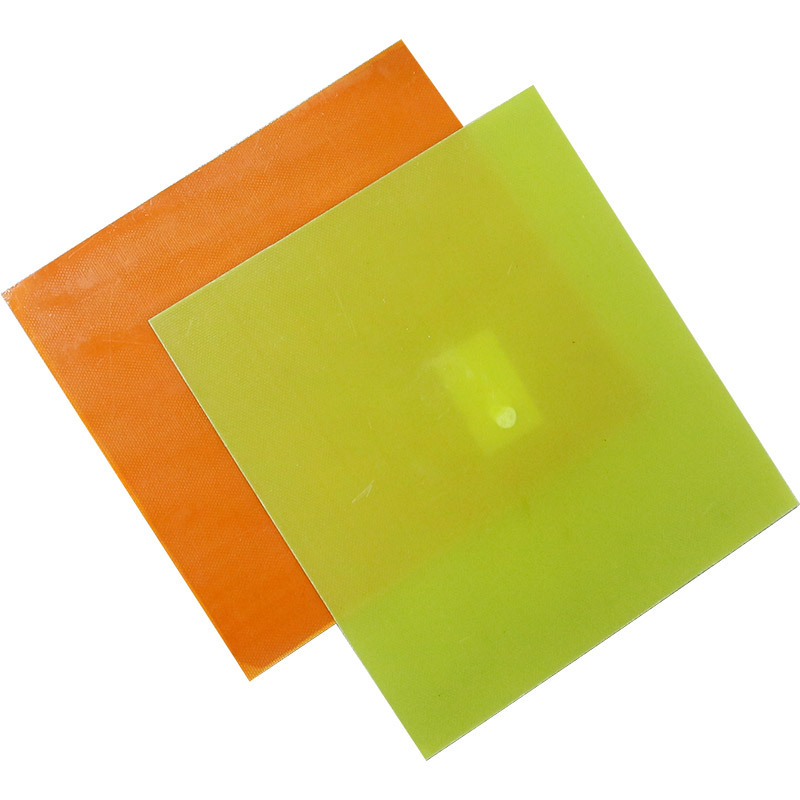

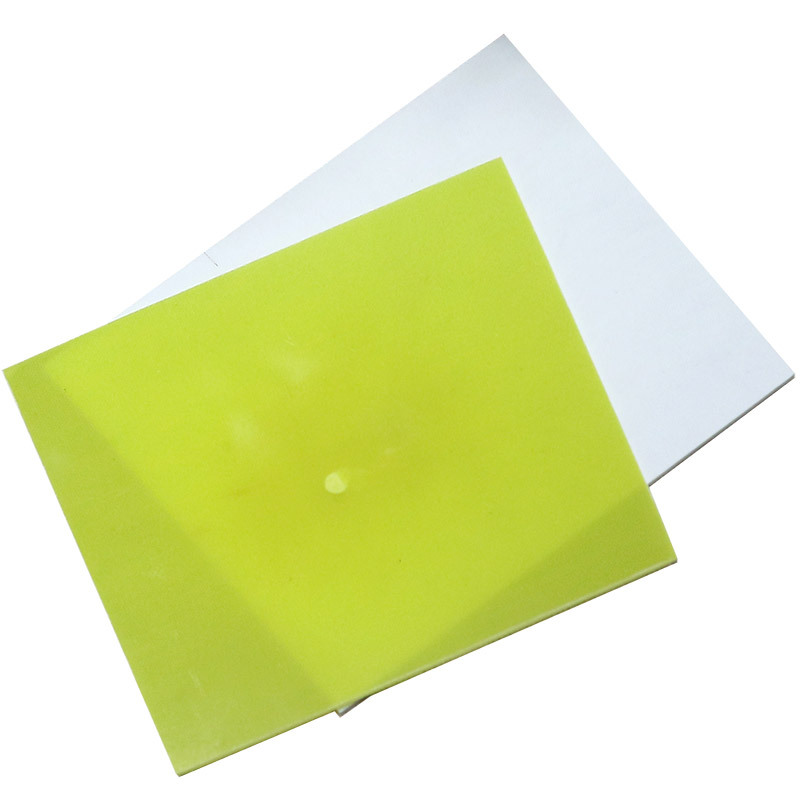

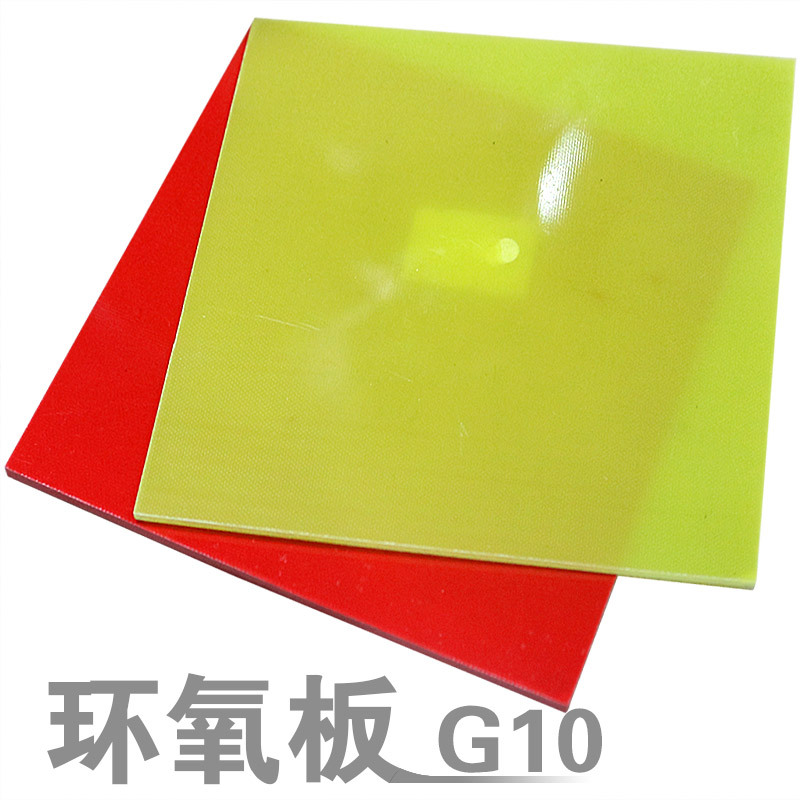

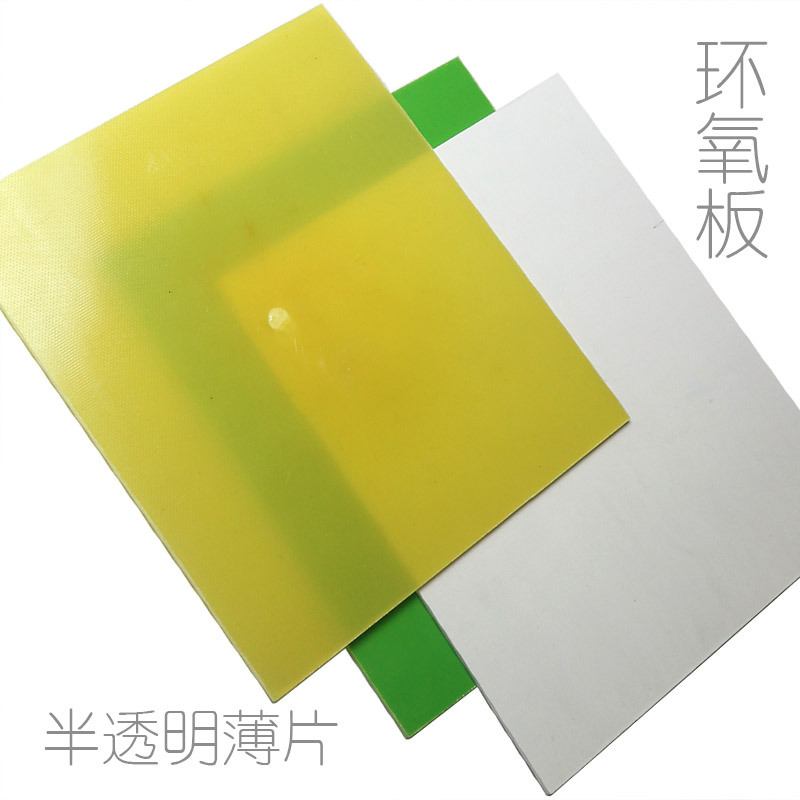

彩色G10环氧板半透明胶薄片绝缘玻纤板
彩色G10环氧板半透明胶薄片绝缘玻纤板
彩色G10环氧板半透明胶薄片绝缘玻纤板
彩色G10环氧板半透明胶薄片绝缘玻纤板
彩色G10环氧板半透明胶薄片绝缘玻纤板
彩色G10环氧板半透明胶薄片绝缘玻纤板

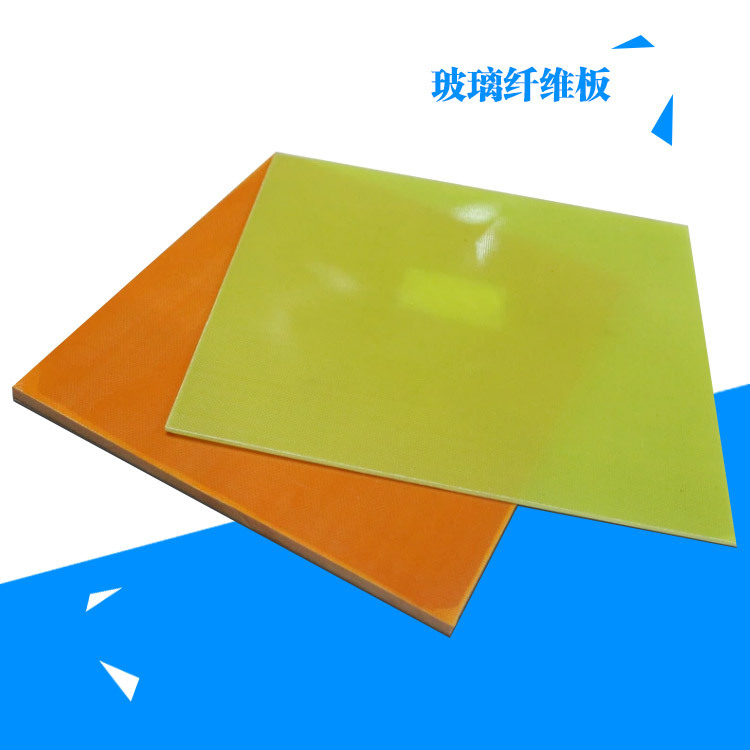

FR-4环氧板绝缘玻纤板
FR-4环氧板绝缘玻纤板
FR-4环氧板绝缘玻纤板
FR-4环氧板绝缘玻纤板
FR-4环氧板绝缘玻纤板
FR-4环氧板绝缘玻纤板
FR-4环氧板绝缘玻纤板



各类板材来图来样加工定制

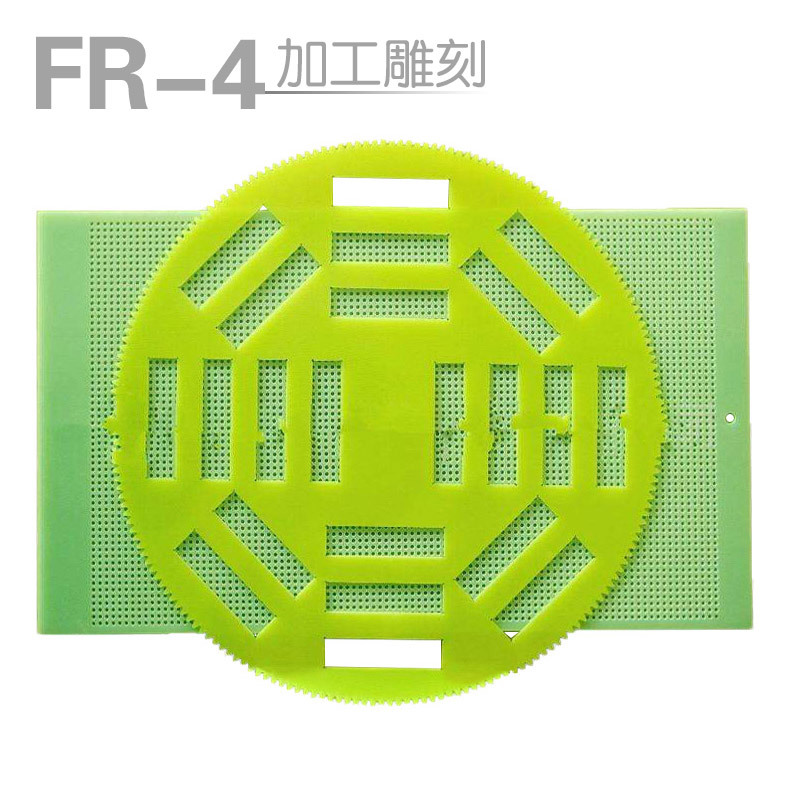

FR-4加工G10彩色板加工碳纤维板加工
电木板加工PP板加工游星轮加工



铭华FR-4质量赢得口碑

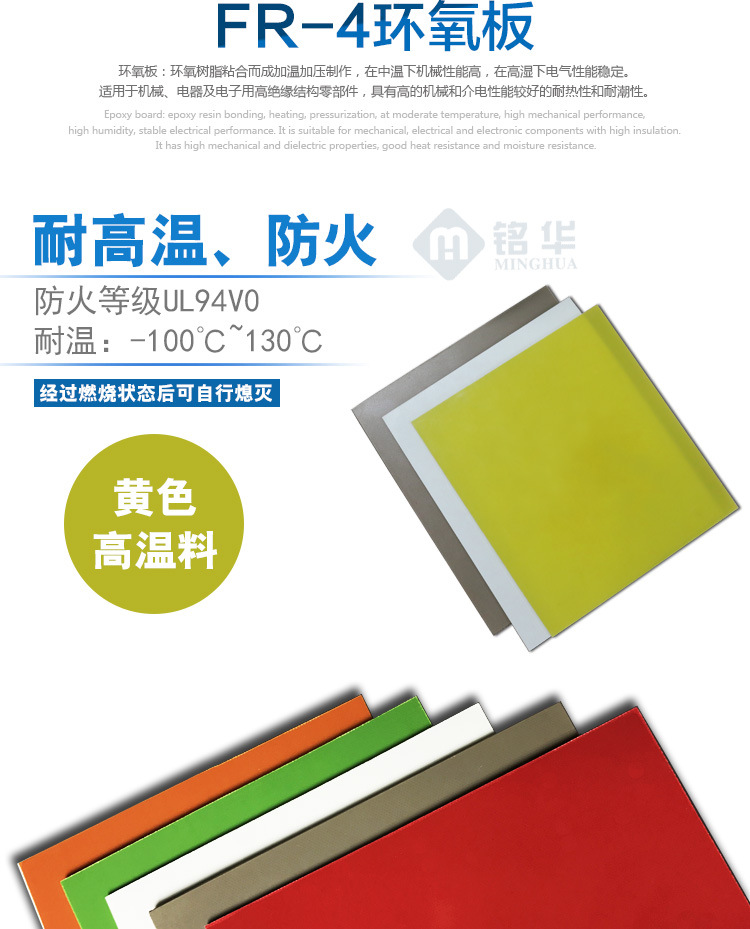

FR-4耐高温、防火
FR-4可零切

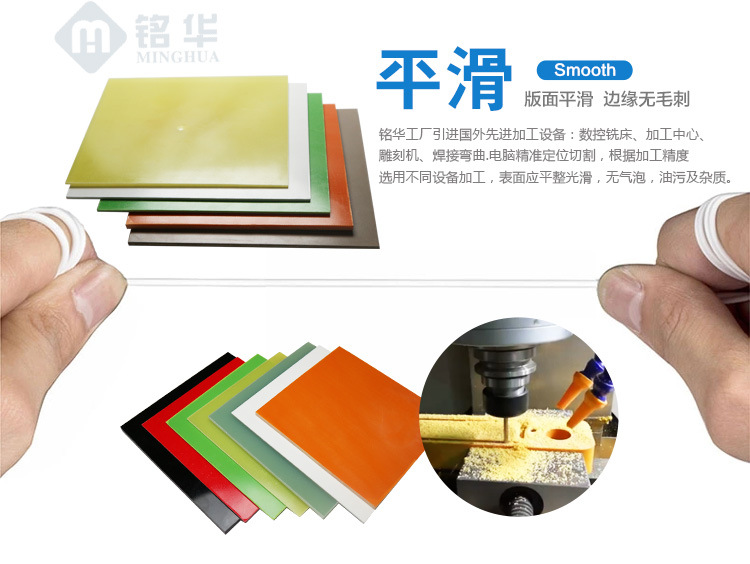

FR-4切割平滑
FR-4介电

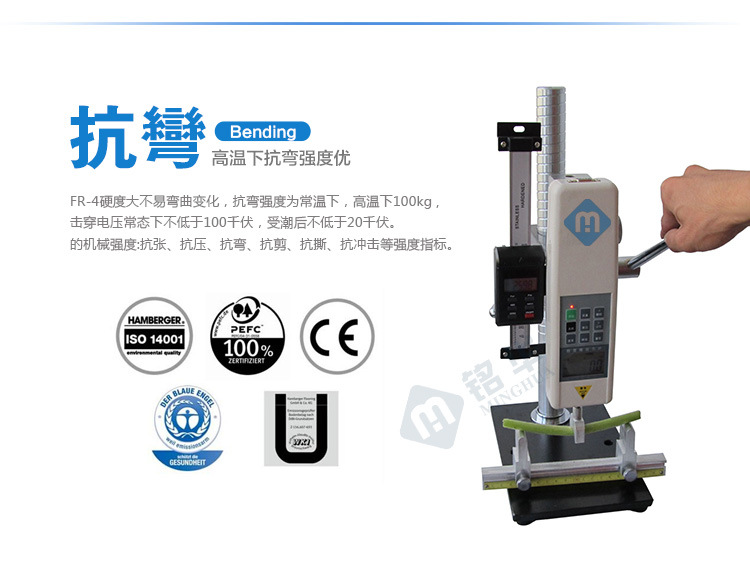

FR-4扩湾曲性能好

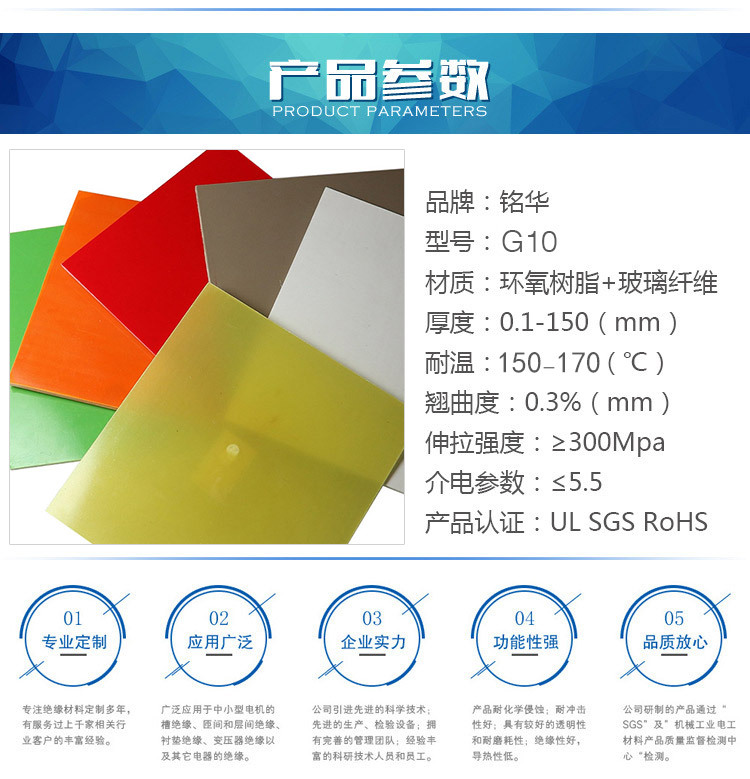

FR-4规格参数

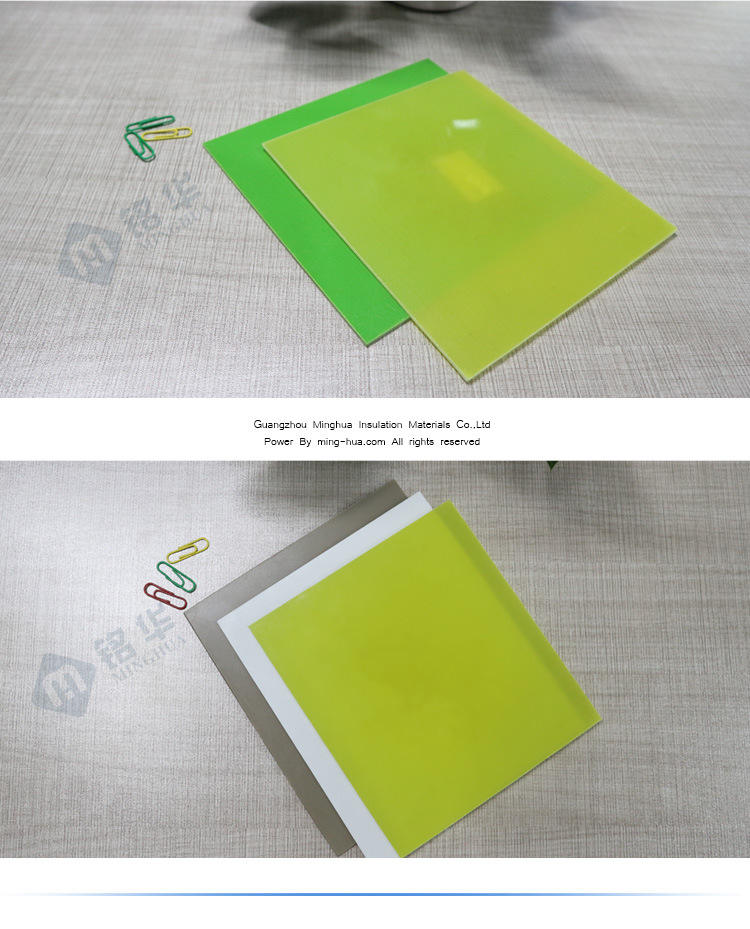

FR-4实拍

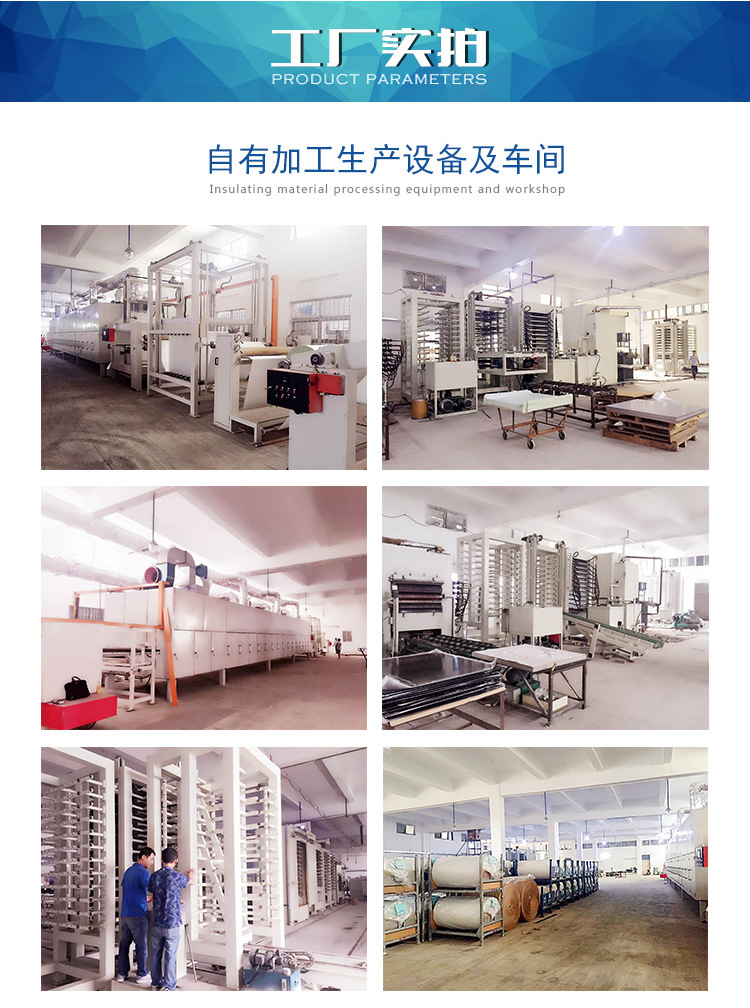

铭华工厂设备展示
铭华厂家先进设备细节
厂家直销
FR-4可零切、加工、定制
免费领取样板
铭华绝缘材料产品认证证书齐全

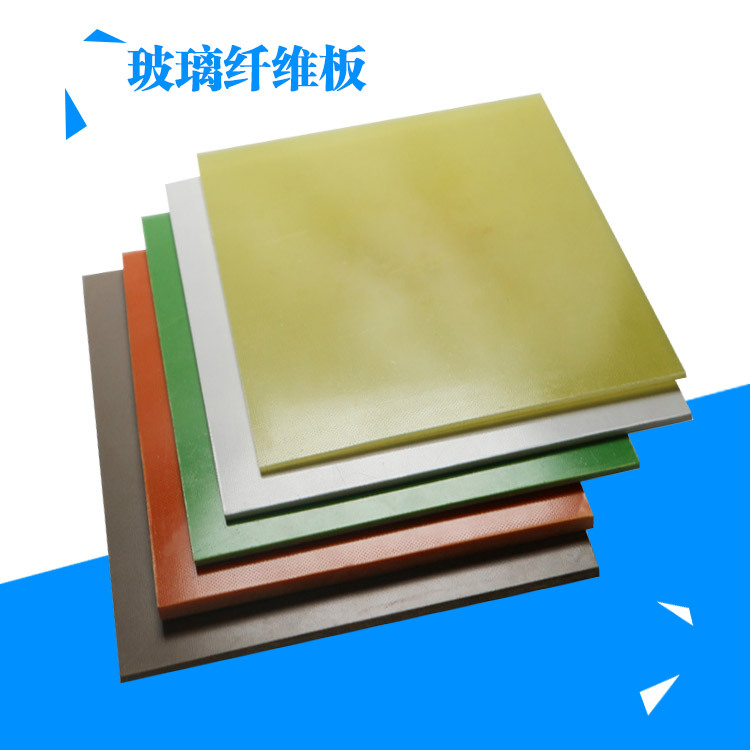

  FR-4又名玻璃纤维板;玻纤板;FR4补强板;FR-4环氧树脂板;阻燃绝缘板;环氧板,FR4光板;环氧玻璃布板;线路板钻孔垫板。

  玻璃纤维板别名:玻璃纤维隔热板,玻纤板(FR-4),玻璃纤维合成板,由玻璃纤维材料和高耐热性的复合材料合成,不含对人体有害石棉成份。具有较高的机械性能和介电性能,较好的耐热性和耐潮性,有良好的加工性。用于塑胶模具,注塑模具,机械制造,成型机,钻孔机,注塑机,电机,PCB.ICT治具,台面研磨垫板。注塑模具成型通常要求:高温料和低温模。同机状况下必须采用隔热方法。保持注模低温同时不能使注塑机温度过高。在注模与注机之间安装绝缘隔热板就能满足这一要求。缩短生产周期,提高生产率,降低能耗,改善成品质量,连续生产工艺保证了产品质量稳定,防止机器过热,无电器故障,液压系统无漏油。

  白色FR4光板主要技术特点及应用:电绝缘性能稳定,平整度好,表面光滑,无凹坑,厚度公差超过标准,适合应用于高性能电子绝缘要求的产品,如FPC补强板,过锡炉耐高温板,碳膜片,精密游星轮,PCB测试架,电气(电器)设备绝缘隔板,绝缘垫板,变压器绝缘件,电机绝缘件,偏转线圈端子板,电子开关绝缘板等。
也是大家所说的玻璃纤维板,一般用于软包基层,外面再包布艺、皮革等,做成美观的墙面、吊顶装饰。应用非常广泛。具有吸音,隔声,隔热,环保,阻燃等特点。

  FR-4应用特性: 1、 形式多样:各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求,其范围可以从极低的粘度到高熔点固体。

  2、 固化方便:选用各种不同的固化剂,环氧树脂体系几乎可以在0~180℃温度范围内固化。

  3、 粘附力强:环氧树脂分子链中固有的极性羟基和醚键的存在,使其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低,产生的内应力小,这也有助于提高粘附强度。

  4、 收缩性低:环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的,没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比,在固化过程中显示出很低的收缩性(小于2%)。

  5、 力学性能:固化后的环氧树脂体系具有优良的力学性能。

  6、 电性能:固化后的环氧树脂体系是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。

  7、 化学稳定性:通常,固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。像固化环氧体系的其它性能一样,化学稳定性也取决于所选用的树脂和固化剂。适当地选用环氧树脂和固化剂,可以使其具有特殊的化学稳定性能。

  8、 尺寸稳定性:上述的许多性能的综合,使环氧树脂体系具有突出的尺寸稳定性和耐久性。

  9、 耐霉菌:固化的环氧树脂体系耐大多数霉菌,可以在苛刻的热带条件下使用。



G10层压板 技术参数表
G10 Laminates Sheet Technical Date sheet

广州铭华 产品编号 Guangzhou Minghua GradeMH-G10
国际电工/英国标准 IEC 893/EN 60893 GradeEPGC 201
美国(国际电气)标准 ANS (NEMA) Grade NEMA Li-1G10
德国标准 DIN 7735Hgw2372.10
日本标准 JIS GradeEL-GEFM
项目
Item
测试方法
Test method
单位
Unit
典型数值
Typical Values
物理性能
Physical
Properties
颜色
Color
目测
Visual inspection
--多达100种
Color customizable
比重Specific GravityIEC 60893-2:2003g/cm³1.90-2.15
吸水率Water absorptionISO 62:2008%<0.3
电气性能
Electrical
Proerties
电气强度(垂直)Electric strenght ┴IEC 60893-2:2003KV/mm≥14(3.0mm)
击穿电压(平行)Breakdown Voltage //IEC 60893-2:2003KV≥60
体积电阻率Volume ResistivityIEC 60893-1980Ω.m≥1.0*10¹²
表面电阻率Surface ResistivityIEC 60893-1980Ω≥1.0*1014
介电常数(1 MHZ)Dielectric constantIEC 60893-2:2003--4.0-5.5
介质耗散因数(1 MHZ)Dissipation FactorIEC 60893-2:2003--0.04-0.05
耐电痕化指数PTI
Proof Tracking Index PTI
IEC 60893-2:2003V≥200
浸水24H后绝缘电阻
Insulation resistance after immersion 24Hrs in Water
IEC 60893-2:2003Ω≥5*1010
机械性能
Mechanical
Properties
垂直层向 翘曲强度Flexural Strength ┴IEC 60893-2:2003Mpa≥340
平行层向 冲击强度(简支梁)Charpy Impact strength //IEC 60893-2:2003KJ/m2≥60
拉伸强度Tensile StrengthIEC 60893-2:2003MPa≥300
粘结强度Bond Strength//IEC 60893-3-4:2003N≥8000
垂直层上 压缩强度Compressive Strength┴IEC 60893-2:2003MPa≥350
燃烧性能
Flame
Resistance
Properties
阻燃性Flame resistanceIEC 60893-2:2003--HB
温度指素Temperature IndexIEC 60085:2004°C155
毒素含量Toxicant ContentE662--低 L0w
其它Others抗丙酮Acetone Resistance沸腾boiledMin30(OK)
