产品详情

产地:
广东
是否进口:
订货号:
F02026
加工定制:
货号:
F02019
品牌:
铭华
型号:
FR-4
材质:
环氧树脂,玻璃纤维
耐温:
160(℃)
颜色:
水绿色,黄色
厚度:
0.1~200(mm)
宽度:
1020(mm)
长度:
1220(mm)
产品认证:
SGS
翘曲度:
±0.2(mm)
适用范围:
机械隔热,模具隔热,绝缘隔板,绝缘垫片圈
是否跨境出口专供货源:
fr-4环氧板黄色/水绿色薄片
fr-4环氧板黄色/水绿色薄片
fr-4环氧板黄色/水绿色薄片
fr-4环氧板黄色/水绿色薄片
fr-4环氧板黄色/水绿色薄片
铭华fr-4赢得质量口碑
fr-4耐高温、防火
fr-4零切

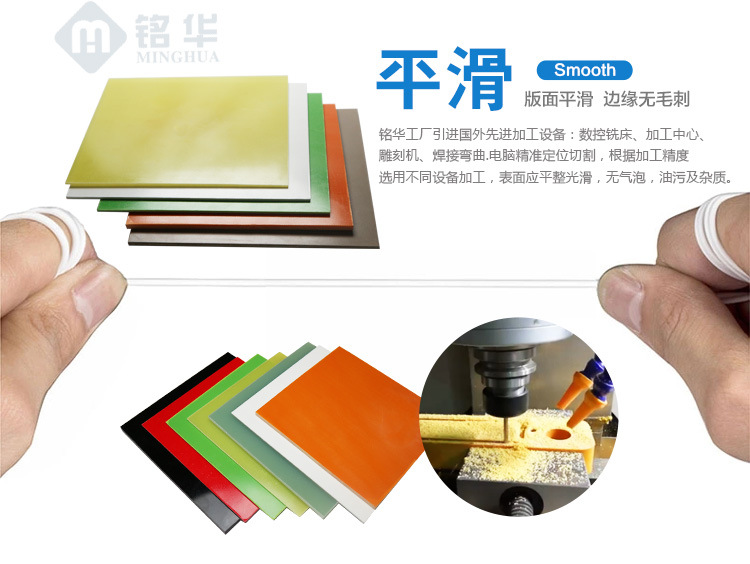

fr-4平滑
fr-4介电

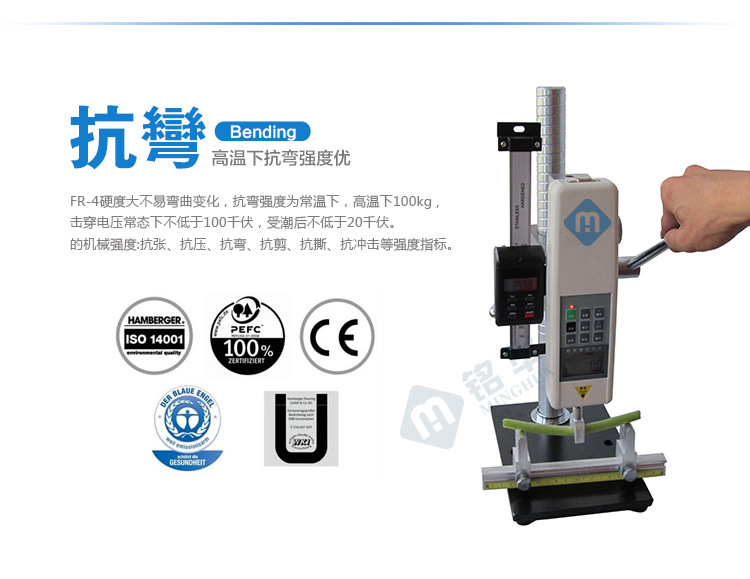

fr-4抗湾曲
fr-4阻燃
fr-4环保无毒无味
fr-4规格参数
黄色FR-4耐潮性好
黄色FR-4保温/隔热效果好

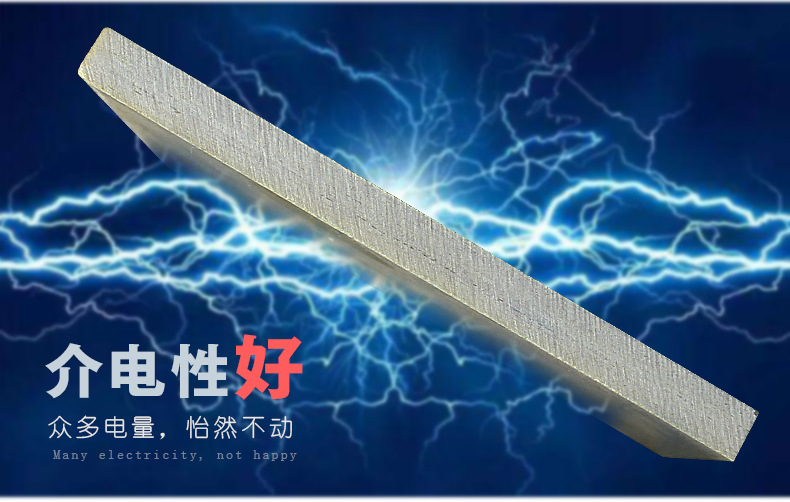

FR-4介电性好

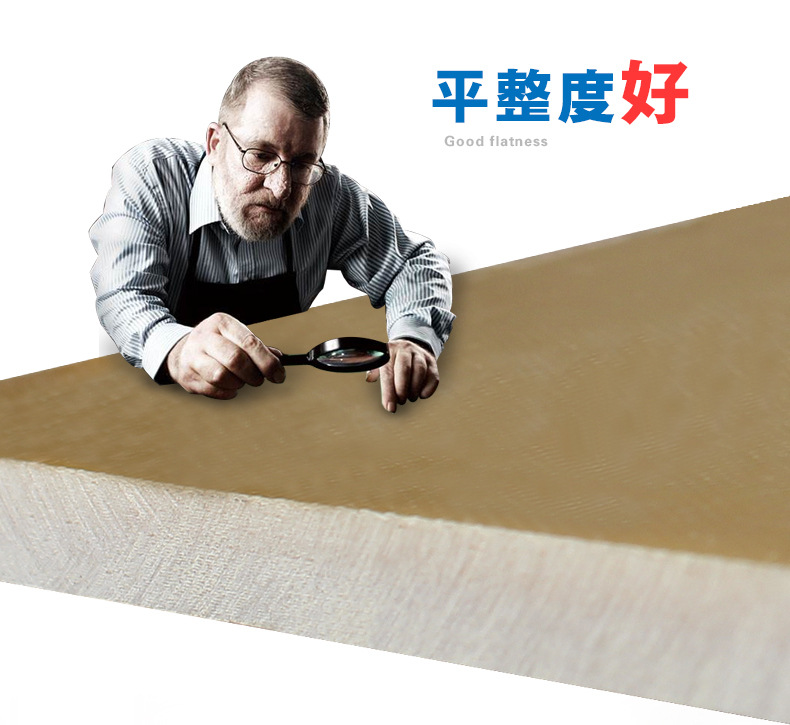

FR-4平整度好
FR-4任意零切
FR-4尺寸精准

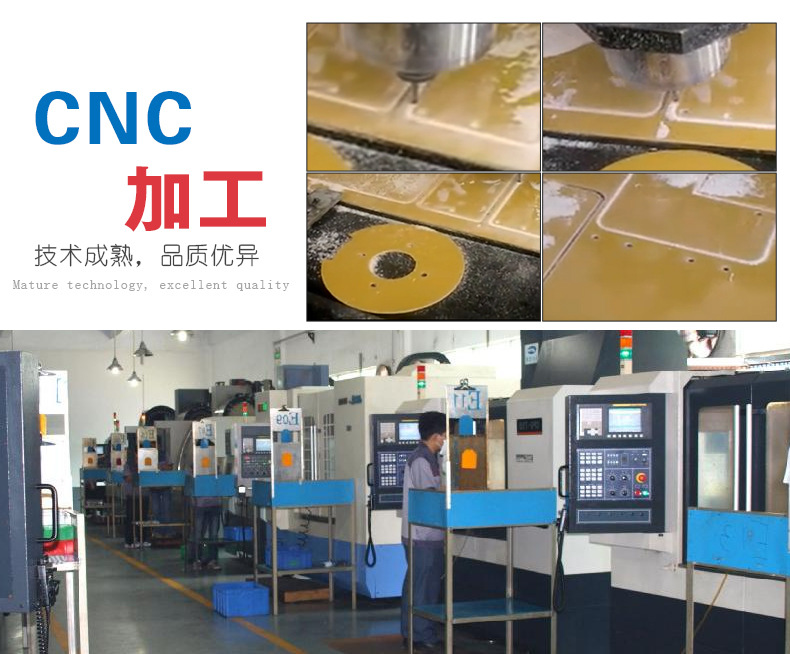

FR-4CNC加工
FR-4加工成品展示
FR-4库存现货规格齐全
铭华绝缘材料工厂设备展示

各类板材来图来样加工定制
FR-4加工G10彩色板加工碳纤维板加工
电木板加工PP板加工游星轮加工



广州铭华FR-4绝缘板SGS产品认证

广州铭华FR-4绝缘板SGS产品认证

玻璃纤维板又名玻纤板,一般用于软包基层,外面再包布艺、皮革等,做成美观的墙面、吊顶装饰。应用非常广泛。具有吸音,隔声,隔热,环保,阻燃等特点。

  玻璃纤维板别名:玻璃纤维隔热板,玻纤板(FR-4),玻璃纤维合成板等,由玻璃纤维材料和高耐热性的复合材料合成,不含对人体有害石棉成份。具有较高的机械性能和介电性能,较好的耐热性和耐潮性,有良好的加工性。用于塑胶模具,注塑模具,机械制造,成型机,钻孔机,注塑机,电机,PCB,ICT治具,台面研磨垫板。注塑模具成型通常要求:高温料和低温模。同机状况下必须采用隔热方法。保持注模低温同时不能使注塑机温度过高。在注模与注机之间安装绝缘隔热板就能满足这一要求。缩短生产周期,提高生产率,降低能耗,改善成品质量,连续生产工艺保证了产品质量稳定,防止机器过热,无电器故障,液压系统无漏油。

  玻璃纤维板表面粘有玻璃杆维的胶合板是在高温高压下制造的,它的外表面具有高质量的防潮湿性能。这种板适于制造集装箱之用。供应的尺寸为:板宽可达3658毫米,板长可以是任何尺寸,最长可达12米。玻璃纤维的含量按重量为25-40%。标准的颜色为灰色和次白色。该板能用蒸汽清洗。

  玻璃纤维板特点:

白色FR4光板主要技术特点及应用:电绝缘性能稳定,平整度好,表面光滑,无凹坑,厚度公差超过标准,适合应用于高性能电子绝缘要求的产品,如FPC补强板,过锡炉耐高温板,碳膜片,精密游星轮,PCB测试架,电气(电器)设备绝缘隔板,绝缘垫板,变压器绝缘件,电机绝缘件,偏转线圈端子板,电子开关绝缘板等。



  玻璃纤维板生产工艺

  在环氧树脂玻璃纤维板中,FR-4玻纤板一直保持着自己绝对优势和主导地位,占据着中高端市场的大部分江山,就其主因,则是FR-4综合各种工业性能于一身及具有较高的阻燃性,因而深受市场青睐。



  FR-4树脂胶液

  (1)树脂胶液配方在环氧树脂玻纤板行业中,FR-4玻纤板已生产多年,树脂胶液配方基本上大同小异。

  (2)配制方法:1)二甲基甲酰胺和乙二醇甲醚,搅拌混合,配成混合溶剂。2)加入双氰胺,搅拌溶解。3)加入环氧树脂,搅拌混合。4)2一甲基咪唑预先溶于适量的二甲基甲酰胺,然后加到上述物料中,继续充分搅拌。5)停放(熟化)8h后,取样检测有关的技术要求。

  (3)树脂胶液技术要求:1)固体含量65%~70%。2)凝胶时间(171℃)200~250s。



  粘结片

  (1)制造流程玻纤布开卷后,经导向辊,进入胶槽。浸胶后通过挤胶辊,控制树脂含量,然后进入烘箱。经过烘箱期间,去除溶剂等挥发物,同时使树脂处于半固化状态。出烘箱后,按尺寸要求进行剪切,并整齐的叠放在储料架上。调节挤胶辊的间隙以控制树脂含量。调节烘箱各温区的温度、风量和车速控制凝胶时间和挥发物含量。

  (2)检测方法在粘结片制造过程中,为了确保品质,必须定时地对各项技术要求进行检测。检测方法如下:

  1)树脂含量:①粘结片边缘至少25mm处,按宽度方向左、中、右,切取3个试样。试样尺寸为100mm×100mm,对角线与经纬向平行。②逐张称重(W1),准确至0.001g。③将试样放在524-593(的马福炉中,灼烧15min以上,或烧至碳化物全部去除。④将试样移至干燥器中,冷却至室温。⑤逐张称重(W2),准确至0.001g。⑥计算:树脂含量=[(W1-W2)/W1]×100%。

  2)凝胶时间:①从粘结片中心部位切取约20cm×20cm的试样,揉搓试样,使树脂粉落在金属筛里,然后过筛到一张干净的白纸上。②取约20mg树脂粉,放在预先升温至171(±0.5℃的检测仪热板中心。当树脂粉熔化时启动秒表,并用木牙签搅动树脂。③待树脂变稠到拉丝中断时停秒表,所经过的时间为凝胶时间。

  3)树脂流动度:①离粘结片边缘不小于5cm处切取4张试样。试样尺寸为100mm×100mm,对角线与经纬向平行。②称重(W1),准确至0.005克。③试样对齐叠合,加上离型膜,然后放在2块不锈钢板之间。④将钢板和试样放在170℃±2.8℃的压机里,一次加压,单位压力为1.4MPa±0.2MPa,保持10min。⑤取出试样,冷却至室温。⑥从试样中心部位冲切φ80mm的圆片。⑦称圆片的重量(W2),准确至0.005g。⑧计算:流动度=[(Wl-2W2)/W1]×100%。

  4)挥发物含量:①离粘结片边缘至少25mm处,按宽度方向左、中、右,切取3张试样。试样尺寸为100mm×100mm,对角线与经纬向平行。②在每张试样的一角,穿一小孔。③将试样放在干燥器中,处理1h。④逐张称重(W1),准确至0.001g。⑤将试样挂在烘箱中,在163℃±2℃,烘15min。⑥将试样移至干燥器中,冷却10min。⑦逐张称重(W2),准确至0.001g。⑧计算:挥发物含量=[(W1一W2)/W1]×100%

  (3)粘结片的贮存经外观和各项技术指标检测后,粘结片应整齐叠放,按要求边进行存放管理。粘结片中的环氧树脂处于半固化状态,在存放过程中,粘结片的品质将随存放条件和存放时间的变化而变化。粘结片在各种相对湿度条件下吸湿率的变化情况显示,在相对湿度大的情况下,粘结片的吸湿率明显增大。粘结片吸湿后将严重影响产品质量,特别是耐浸焊性将明显恶化。

由此可见,在粘结片的存放过程中,防潮问题必须给予充分重视!为了保证产品质量,强调粘结片应在温度25℃以下、相对湿度50%以下的条件存放,是十分必要的。



  玻璃纤维板压制

  环氧树脂覆铜板的压制过程大体分成升温、保温和降温三个阶段。压制过程可手工操作,也可由电脑控制。升温阶段,主要是使热量从加热板逐步传递到层间每块产品,使树脂熔化、流动。同时,根据树脂的熔化和流动情况,进行加压。根据我多年工作经验,这个阶段是压制过程的关键,如果加压不及时将造成“欠压”而出现“微气泡”和“干花”等缺陷;相反如果加压过早,将导致流胶过多或滑板等问题。



  无规聚丙烯



  无规聚丙烯玻璃纤维板是一种以玻璃纤维手拉粗丝为主要原料,用石油化工厂的下脚料一无规聚丙烯作粘结剂,经特殊工艺制成的一种半硬质板材。这种板材除具有沥青玻璃纤维板的全部特性外,导热系数还要低20%,又因这种板材不需石油沥青,而采用石油化工厂的下脚料,故产品成本可以大大降低,是一种“双料”综合利用产品。

  这种规聚丙烯玻璃纤难板与沥青玻璃纤维板对比,刚性稍差,但不影响其使用性能,为使运输过程及在储存时,保持尺寸稳定不变形,可以在板材外表涂敷一层5毫米厚的水泥砂浆保护层的办法解决。这样既可以增加板材的刚性,又有利于和结构层墙体的粘结
