产品详情

产地:
广东
是否进口:
订货号:
F02024
加工定制:
货号:
F02021
品牌:
铭华
型号:
FR-4
材质:
环氧树脂,玻璃纤维
耐温:
160(℃)
颜色:
黄色
厚度:
0.1~200(mm)
宽度:
1020(mm)
长度:
1220(mm)
产品认证:
SGS
翘曲度:
±0.2(mm)
适用范围:
变压器,治具,母排,电工绝缘,船舶,航空电子
是否跨境出口专供货源:

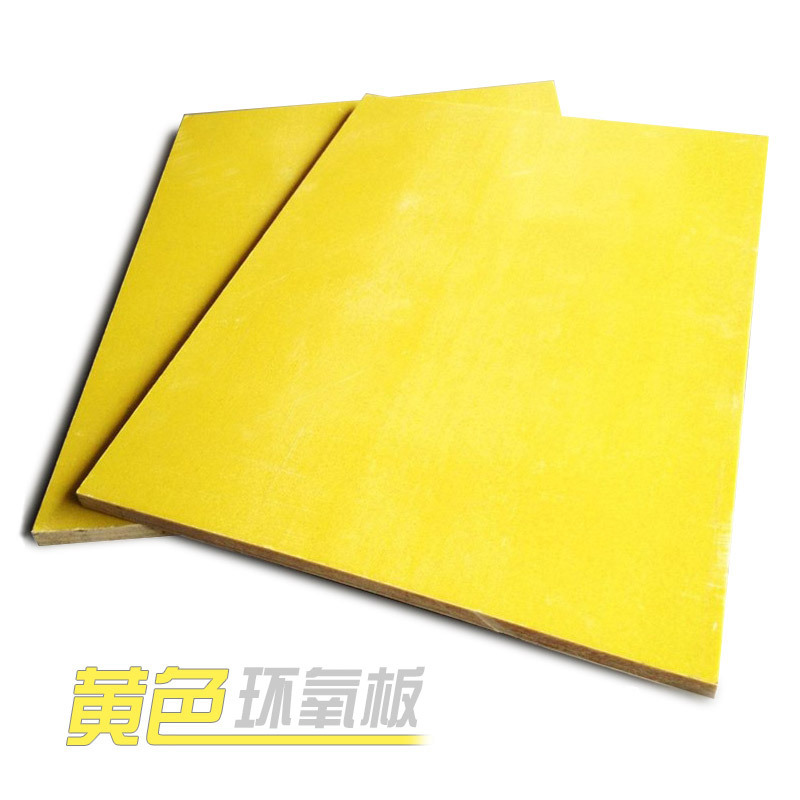

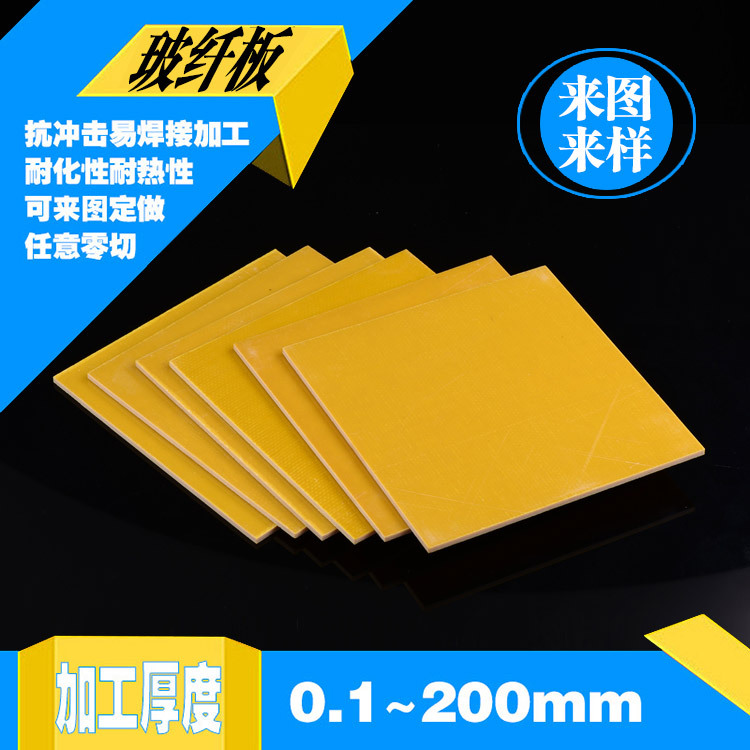

黄色fr-4环氧板
黄色fr-4环氧板
黄色fr-4环氧板
黄色fr-4环氧板
黄色fr-4环氧板
黄色fr-4环氧板
铭华fr-4产品赢得质量口碑

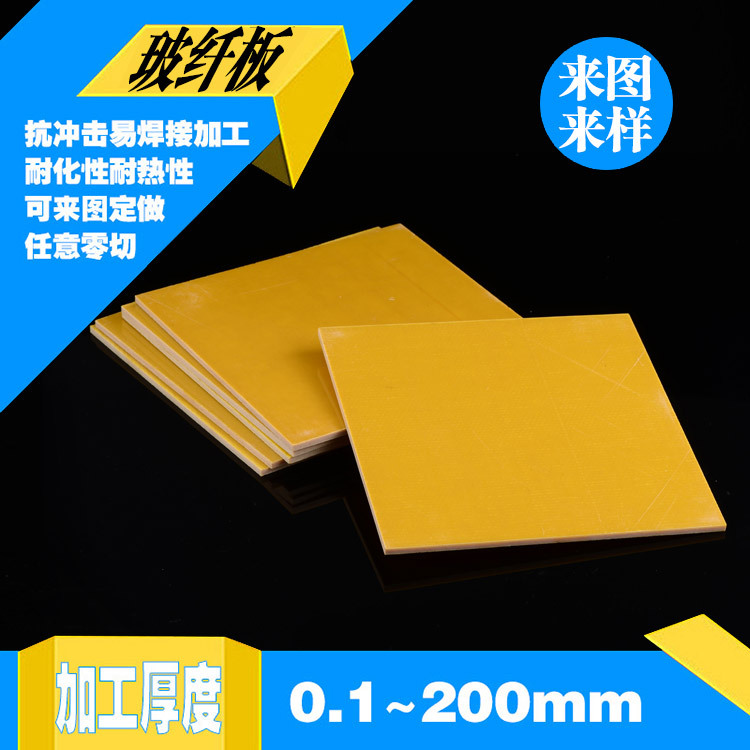

fr-4零切
fr-4平滑

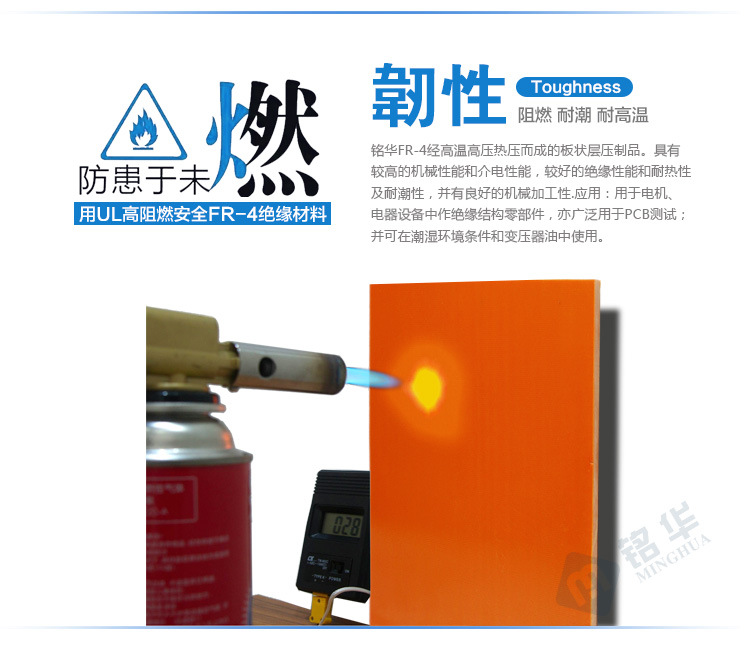

fr-4阻燃
fr-4环保无毒无味

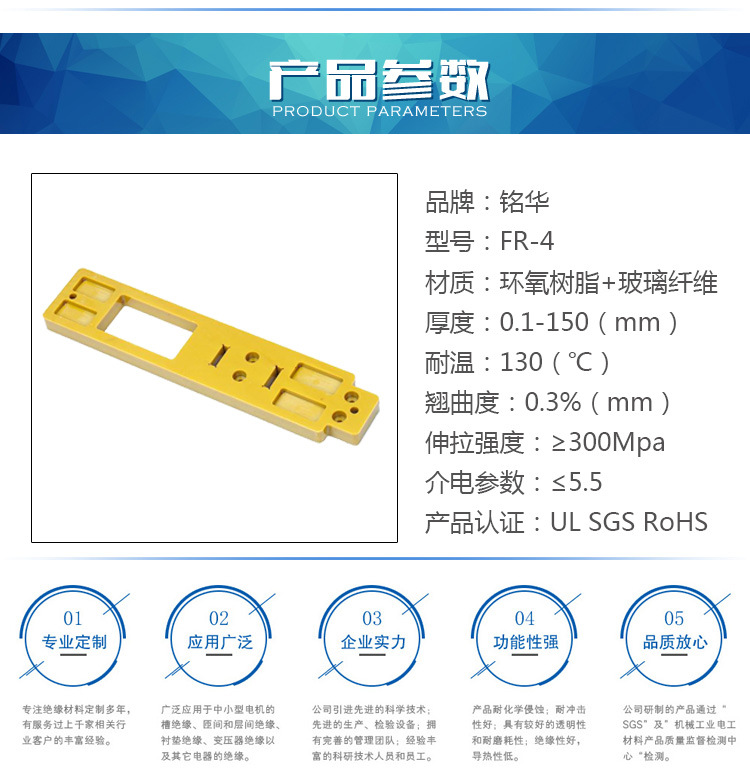

fr-4规格参数

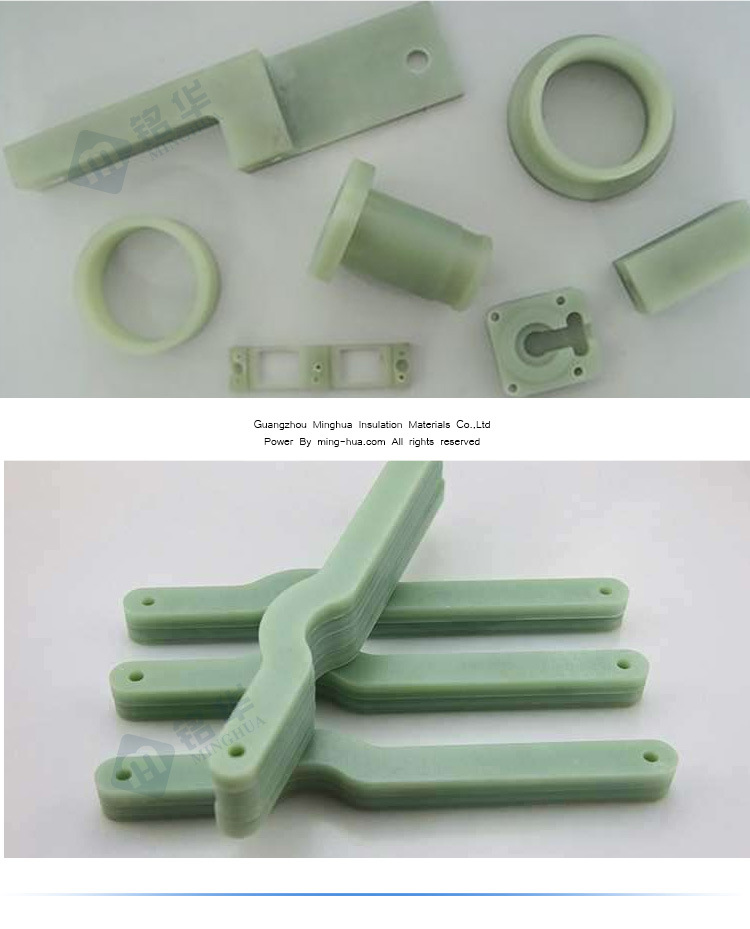

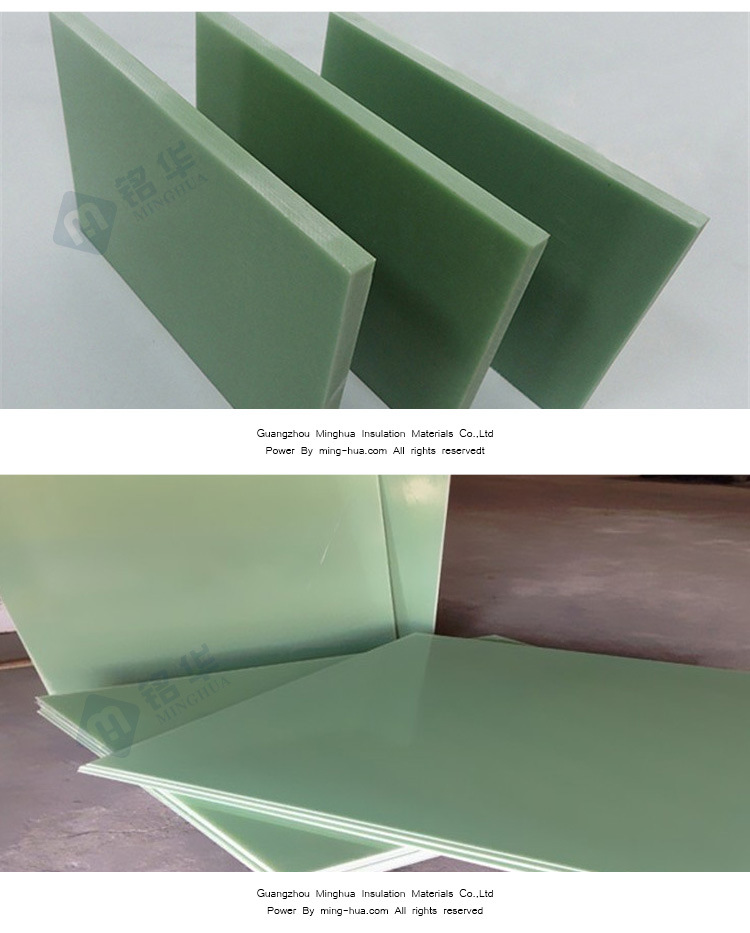

fr-4产品实拍
fr-4

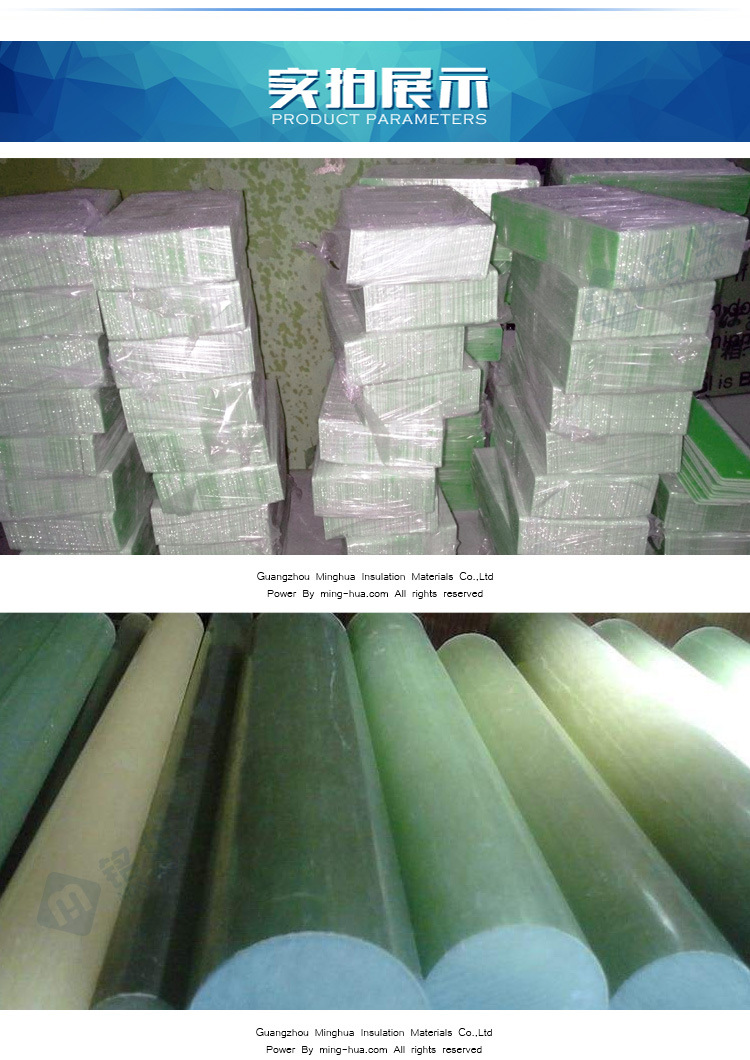

fr-4实拍

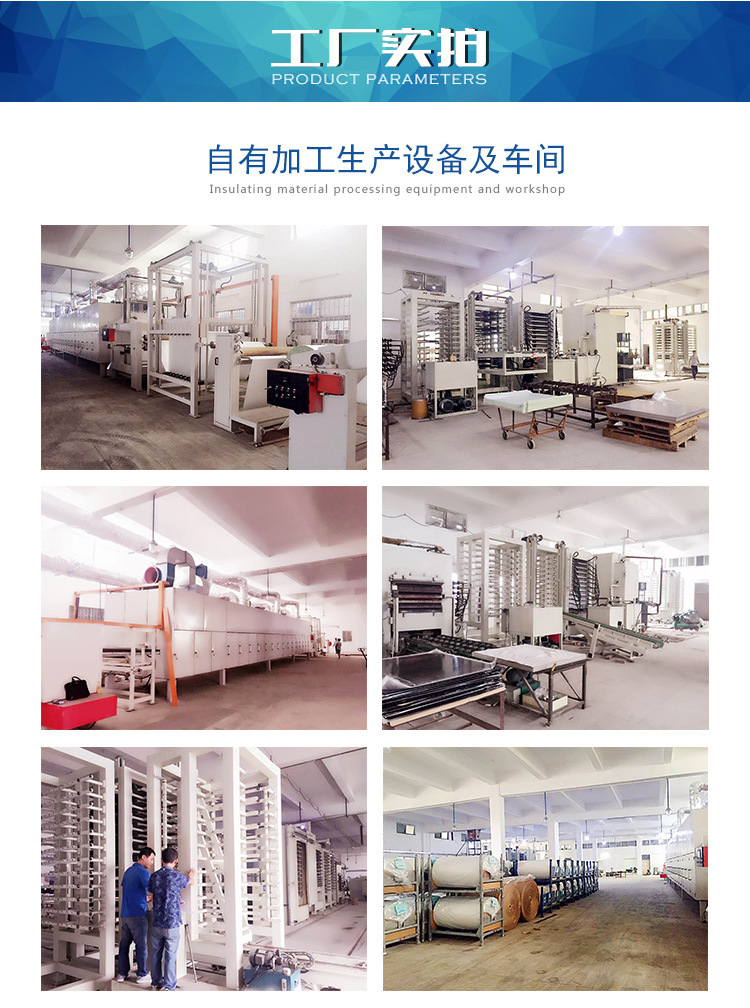

铭华绝缘材料工厂设备展示

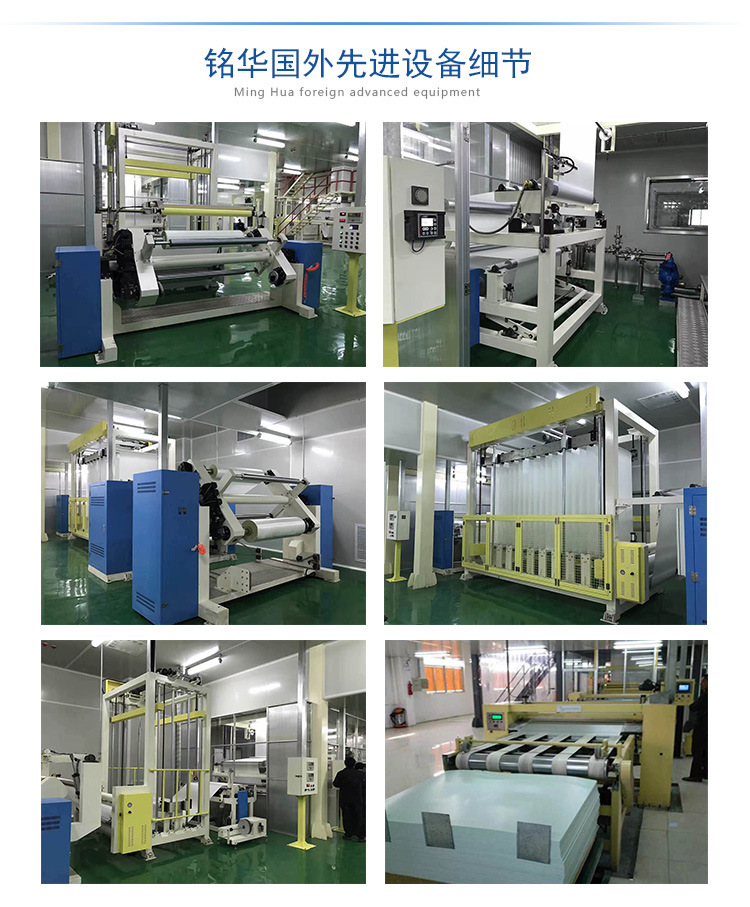

铭华进口设备细节展示

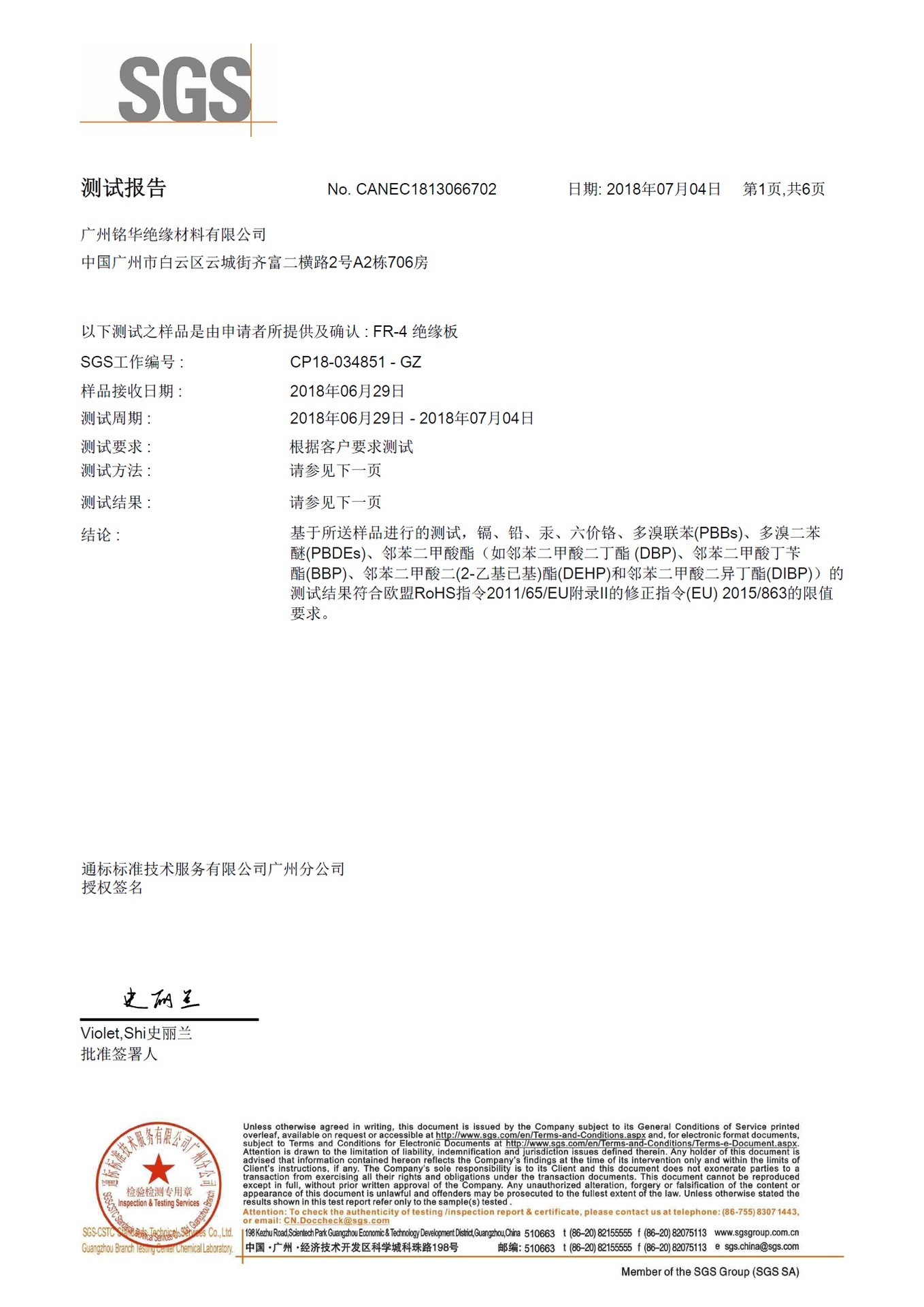

广州铭华FR-4绝缘板SGS产品认证

广州铭华FR-4绝缘板SGS产品认证

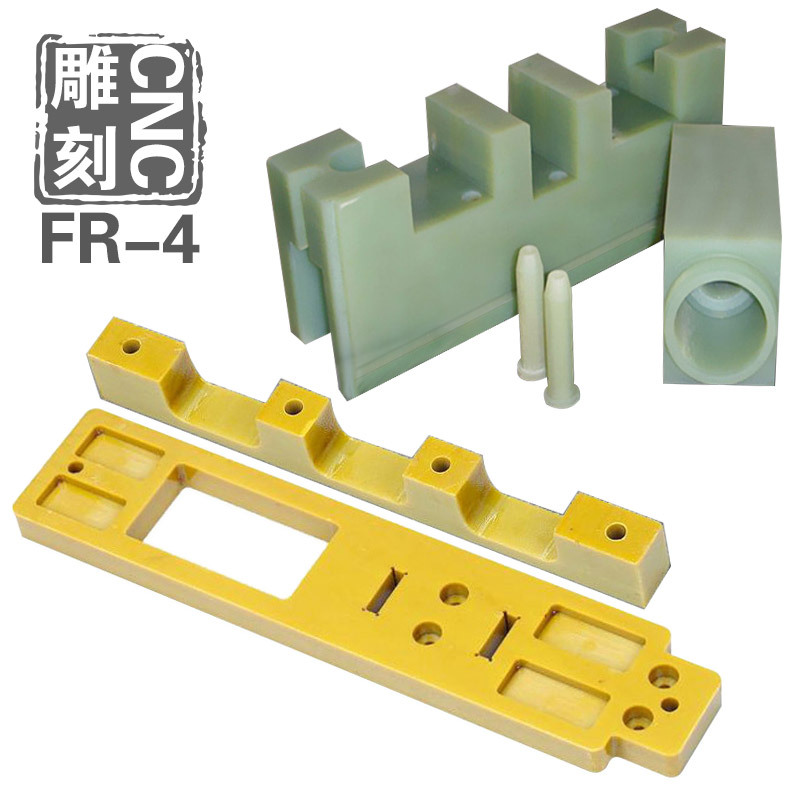

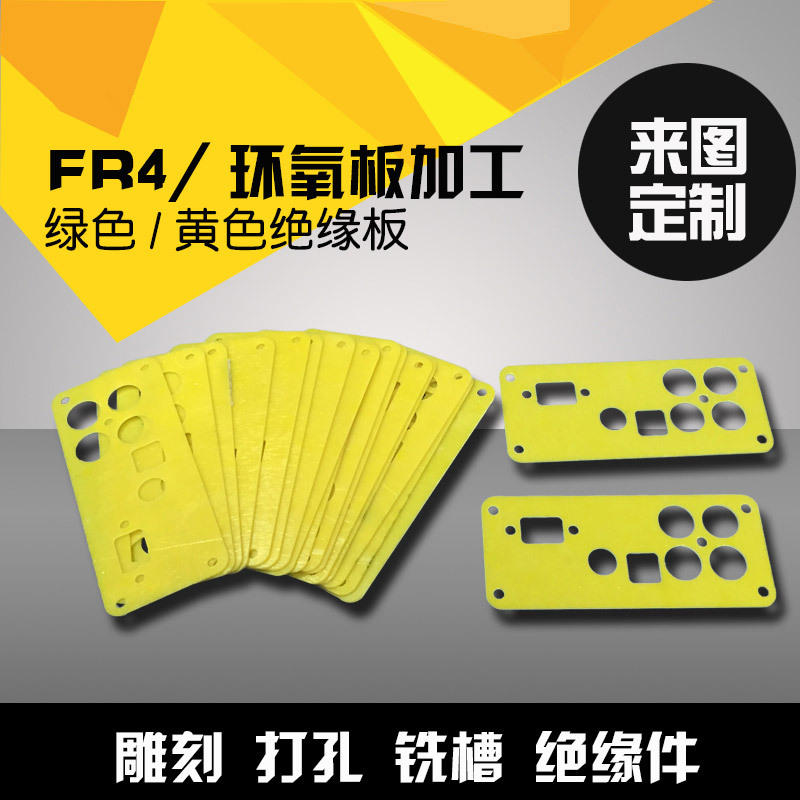

各类板材来图来样加工定制
FR-4加工G10彩色板加工碳纤维板加工
电木板加工PP板加工游星轮加工



  玻纤板,外面再包布艺、皮革等,做成美观的墙面、吊顶装饰。应用非常广泛。具有吸音,隔声,隔热,环保,阻燃等特点。

   FR-4又名玻璃纤维板;玻纤板;FR4补强板;FR-4环氧树脂板;阻燃绝缘板;环氧板,FR4光板;环氧玻璃布板;线路板钻孔垫板。

   玻璃纤维板别名:玻璃纤维隔热板,玻纤板(FR-4),玻璃纤维合成板,由玻璃纤维材料和高耐热性的复合材料合成,不含对人体有害石棉成份。具有较高的机械性能和介电性能,较好的耐热性和耐潮性,有良好的加工性。用于塑胶模具,注塑模具,机械制造,成型机,钻孔机,注塑机,电机,PCB.ICT治具,台面研磨垫板。注塑模具成型通常要求:高温料和低温模。同机状况下必须采用隔热方法。保持注模低温同时不能使注塑机温度过高。在注模与注机之间安装绝缘隔热板就能满足这一要求。缩短生产周期,提高生产率,降低能耗,改善成品质量,连续生产工艺保证了产品质量稳定,防止机器过热,无电器故障,液压系统无漏油。

   白色FR4光板主要技术特点及应用:电绝缘性能稳定,平整度好,表面光滑,无凹坑,厚度公差超过标准,适合应用于高性能电子绝缘要求的产品,如FPC补强板,过锡炉耐高温板,碳膜片,精密游星轮,PCB测试架,电气(电器)设备绝缘隔板,绝缘垫板,变压器绝缘件,电机绝缘件,偏转线圈端子板,电子开关绝缘板等。
也是大家所说的玻璃纤维板,一般用于软包基层,外面再包布艺、皮革等,做成美观的墙面、吊顶装饰。应用非常广泛。具有吸音,隔声,隔热,环保,阻燃等特点。

  FR-4应用特性:

1、 形式多样:各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求,其范围可以从极低的粘度到高熔点固体。
2、 固化方便:选用各种不同的固化剂,环氧树脂体系几乎可以在0~180℃温度范围内固化。
3、 粘附力强:环氧树脂分子链中固有的极性羟基和醚键的存在,使其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低,产生的内应力小,这也有助于提高粘附强度。
4、 收缩性低:环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的,没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比,在固化过程中显示出很低的收缩性(小于2%)。
5、 力学性能:固化后的环氧树脂体系具有优良的力学性能。
6、 电性能:固化后的环氧树脂体系是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。
7、 化学稳定性:通常,固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。像固化环氧体系的其它性能一样,化学稳定性也取决于所选用的树脂和固化剂。适当地选用环氧树脂和固化剂,可以使其具有特殊的化学稳定性能。
8、 尺寸稳定性:上述的许多性能的综合,使环氧树脂体系具有突出的尺寸稳定性和耐久性。
9、 耐霉菌:固化的环氧树脂体系耐大多数霉菌,可以在苛刻的热带条件下使用。

FR-4层压板 技术参数表
FR-4 Laminates Sheet Technical Date sheet

广州铭华 产品编号 Guangzhou Minghua GradeHC-FR-4
国际电工/英国标准 IEC 893/EN 60893 GradeEPGC 202
美国(国际电气)标准 ANS (NEMA) Grade NEMA Li-1FR-4
德国标准 DIN 7735Hgw2372.1
日本标准 JIS GradeEL-GEF
项目
Item
测试方法
Test method
单位
Unit
典型数值
Typical Values
物理性能
Physical
Properties
颜色
Color
目测
Visual inspection
--水绿色/黄色
LightGreen/Yellow
比重Specific GravityIEC 60893-2:2003g/cm³1.90-2.15
吸水率Water absorptionISO 62:2008%<0.3
电气性能
Electrical
Proerties
电气强度(垂直)Electric strenght ┴IEC 60893-2:2003KV/mm≥14(3.0mm)
击穿电压(平行)Breakdown Voltage //IEC 60893-2:2003KV≥60
体积电阻率Volume ResistivityIEC 60893-1980Ω.m≥1.0*10¹²
表面电阻率Surface ResistivityIEC 60893-1980Ω≥1.0*1014
介电常数(1 MHZ)Dielectric constantIEC 60893-2:2003--4.0-5.5
介质耗散因数(1 MHZ)Dissipation FactorIEC 60893-2:2003--0.04-0.05
耐电痕化指数PTI
Proof Tracking Index PTI
IEC 60893-2:2003V≥200
浸水24H后绝缘电阻
Insulation resistance after immersion 24Hrs in Water
IEC 60893-2:2003Ω≥5*1010
机械性能
Mechanical
Properties
垂直层向 翘曲强度Flexural Strength ┴IEC 60893-2:2003Mpa≥340
平行层向 冲击强度(简支梁)Charpy Impact strength //IEC 60893-2:2003KJ/m2≥60
拉伸强度Tensile StrengthIEC 60893-2:2003MPa≥300
粘结强度Bond Strength//IEC 60893-3-4:2003N≥8000
垂直层上 压缩强度Compressive Strength┴IEC 60893-2:2003MPa≥350
燃烧性能
Flame
Resistance
Properties
阻燃性Flame resistanceIEC 60893-2:2003--V-0
温度指素Temperature IndexIEC 60085:2004°C155
毒素含量Toxicant ContentE662--低 L0w
其它Others抗丙酮Acetone ResistanceboiledMin30(OK)
